VSSJAFC可拆式双法兰传力接头CC2F

作者 Admin 浏览 发布时间 13/08/13

型 号:VSSJAFC型



VSSJAFC型可拆式双法兰传力接头适用于两边均与法兰连接的管路中,安装时调节产品两端与法兰的安装长度,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便泵、阀们等管道设备安装维修,长度根据现场尺寸进行调整。在工作时可以把轴向推力传递至正个管道。而且对泵、阀们等管道设备起到一定保护作用。

 详细介绍

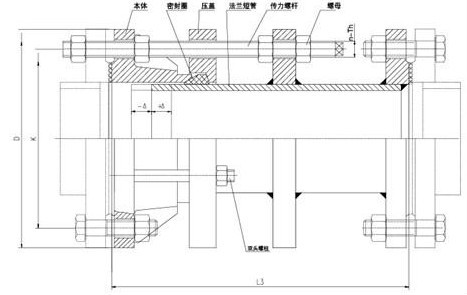

  可拆式双法兰松套传力接头材料表





序号
名称
数量
材料
1
本体
1
QT400-15、Q235A、ZG230-450、20
2
密封圈
1
NBR
3
压盖
1
QT400-15、Q235A、ZG230-450、20
4
短管法兰
1
Q235A、20、16Mn
5
螺柱
n
Q235A、35、1Cr18Ni9Ti
6
螺母
5n
Q235A、20、1Cr18Ni9Ti













   可拆式双法兰松套传力接头技术参数

公称通径DN 管子外径 外形尺寸 法 兰 连 接 尺 寸
Dw L △L 0.6MPa 1.0MPa
  D D1 n-Th b D D1 n-Th b
65 76 200 40 160 130 4-M12 16 185 145 4-M16 20
80 89 190 150 4-M16 18 200 160 8-M16 22
100 114 210 170 220 180 24
125 140 240 200 8-M16 20 250 210 26
150 168 265 225 285 240 8-M20
200 219 320 280 22 340 295 28
250 273 375 335 12-M16 24 395 350 12-M20
300 325 220 50 440 395 12-M20 24 445 400 12-M20 28
350 377 490 445 26 505 460 16-M20 30
400 426 540 495 16-M20 28 565 515 16-M24 32
450 480 595 550 615 565 20-M24 32
500 530 645 600 20-M20 30 670 620 34
600 630 240 755 705 20-M24 780 725 20-M27 36
700 720 860 810 24-M24 32 895 840 24-M27 40
800 820 350 60 975 920 24-M27 34 1015 950 24-M30 44
900 920 1075 1020 24-M27 36 1115 1050 28-M30 46
1000 1020 1175 1120 28-M27 1230 1160 28-M33 50
1200 1220 370 1405 1340 32-M30 40 1455 1380 32-M36 56
1400 1420 1630 1560 36-M33 44 1675 1590 36-M39 62
1600 1620 380 1830 1760 40-M33 48 1915 1820 40-M45 68
1800 1820 2045 1970 44-M36 50 2115 2020 44-M45 70
2000 2020 400 2265 2180 48-M39 54 2325 2230 48-M45 74
2200 2220 2475 2390 52-M39 60 2550 2440 52-M52 80
2400 2420 2685 2600 56-M39 62 2760 2650 56-M52 82
2600 2620 450 80 2905 2810 60-M45 64 2960 2850 60-M52 88
2800 2820 3115 3020 64-M45 68 3480 3070 64-M52 94
3000 3020 3315 3220 68-M45 70 3405 3290 68-M56 100
3200 3220 3525 3430 72-M45 76
